配電柜(箱)應由冷軋鋼板和絕緣材料制成。電路系統圖應附在所有箱門的內部。所有箱門應上鎖。電箱的名稱、負責人、電話號碼和序列號應標在箱門的右下角。閃電標志應附在右邊的中間位置。固定得分配電箱必須有防護措施。

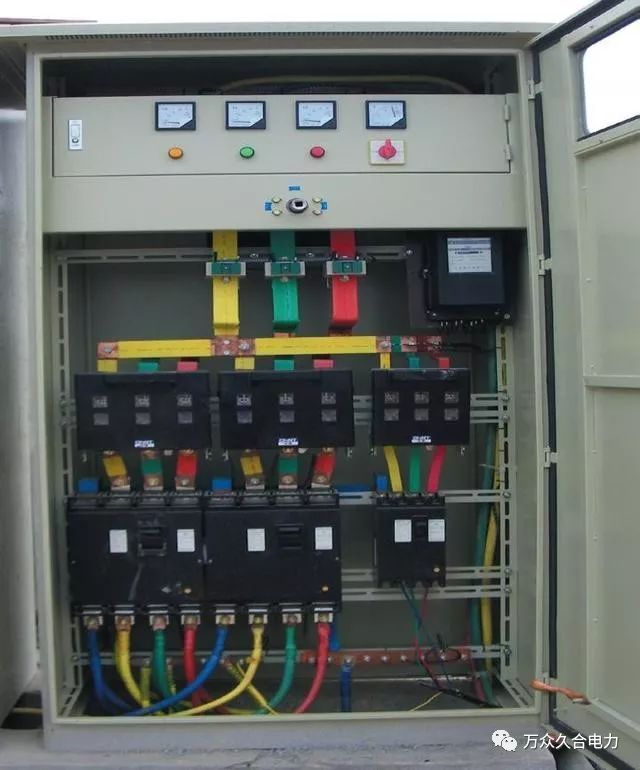

1.總計配電柜

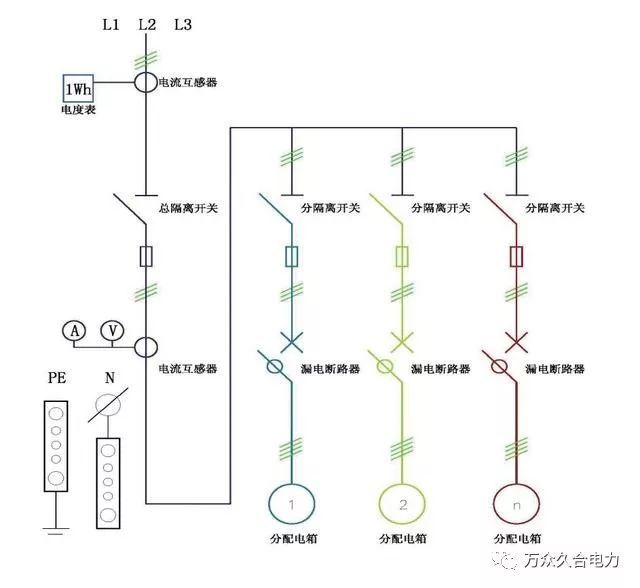

總計配電柜系統圖

總計配電柜電器配置物理圖

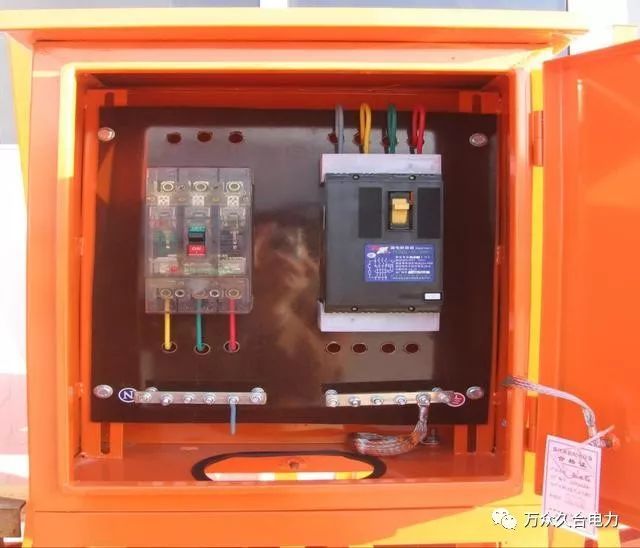

2，點數配電箱

點數配電箱系統圖

點數配電箱電器配置物理圖

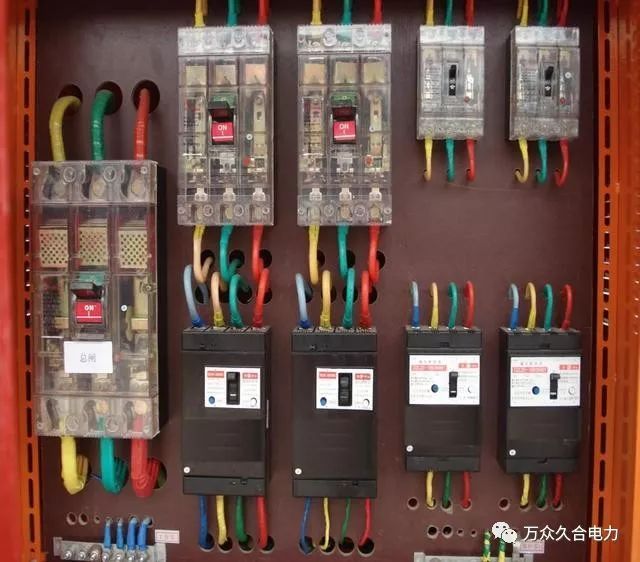

3.開關盒

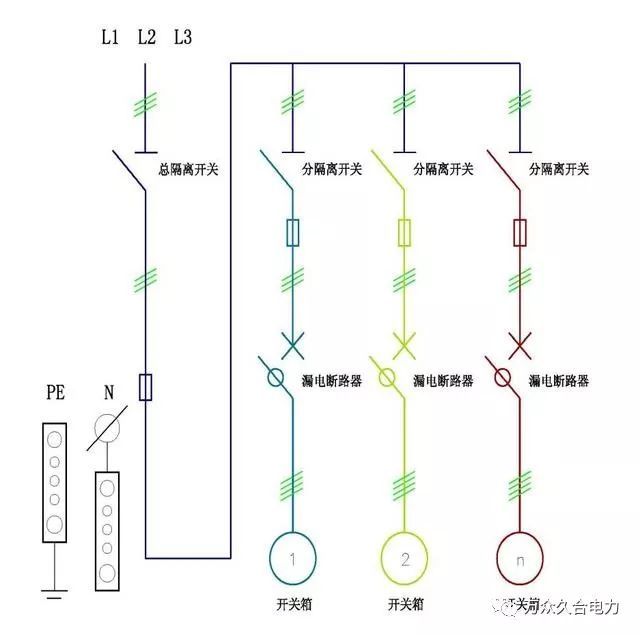

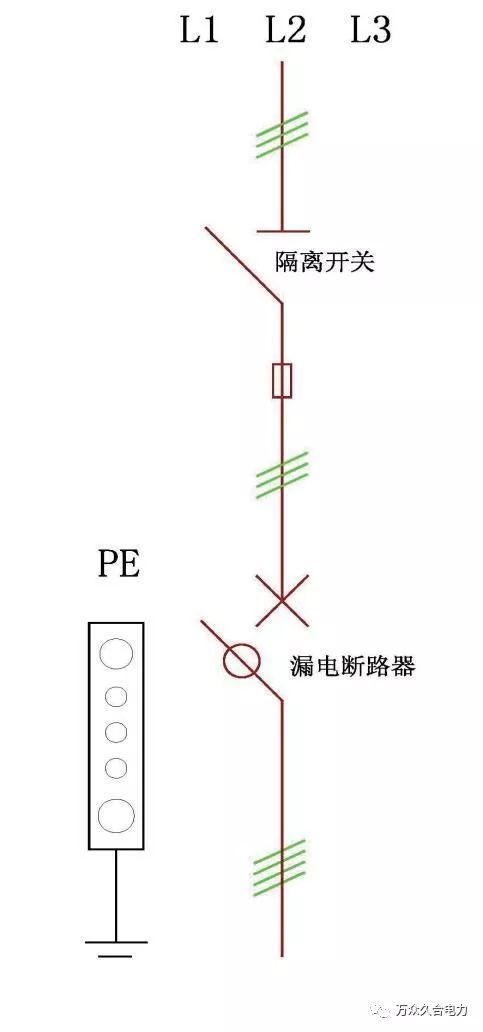

開關箱系統圖

開關箱電氣設備配置物理圖

4.固定分?jǐn)?shù)配電箱:

標高

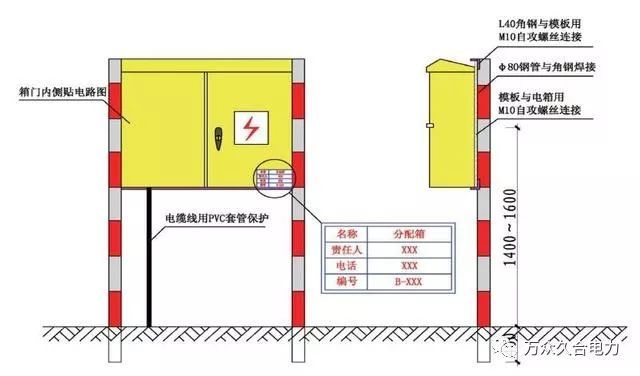

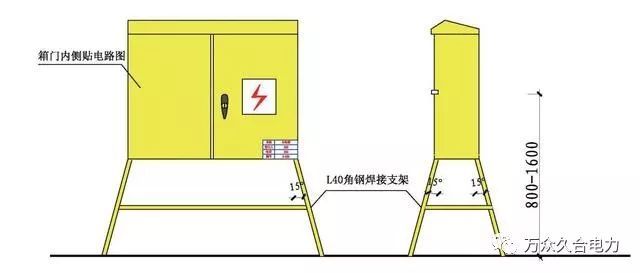

固定分?jǐn)?shù)配電箱效果圖

5、手機得分配電箱

標高(移動)(單位:mm)

可移動分?jǐn)?shù)配電箱效果圖

6.固定開關盒

標高

固定開關箱效果圖

7、移動開關箱

標高(移動)(單位:mm)

移動開關箱效果圖

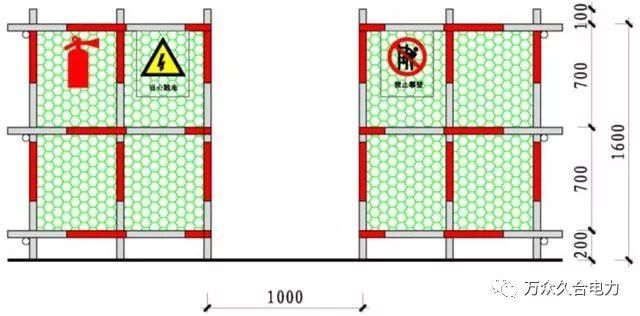

8、塔吊覆蓋范圍配電箱防護

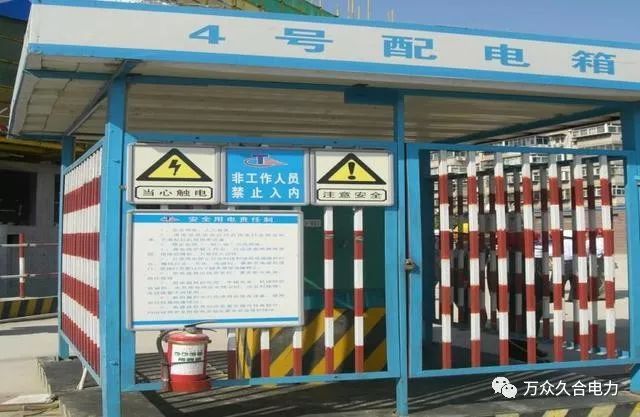

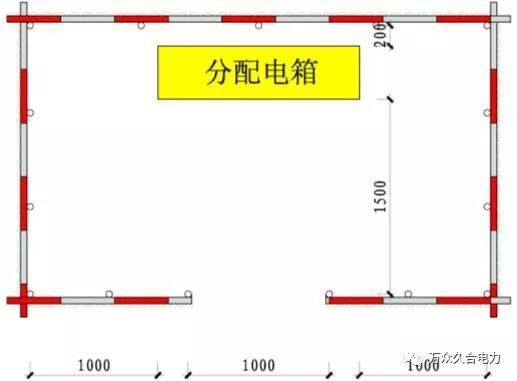

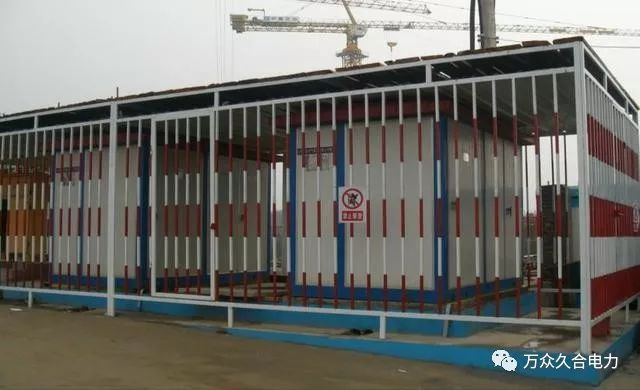

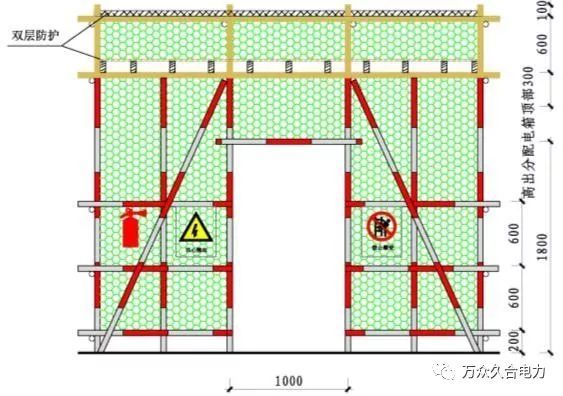

點配電箱防護棚效果圖

9、樓層用電布局

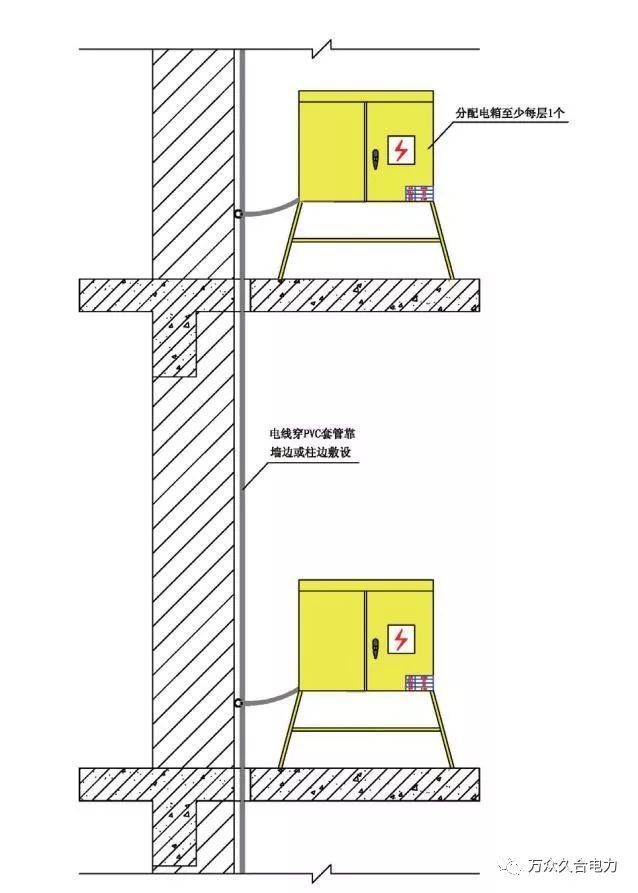

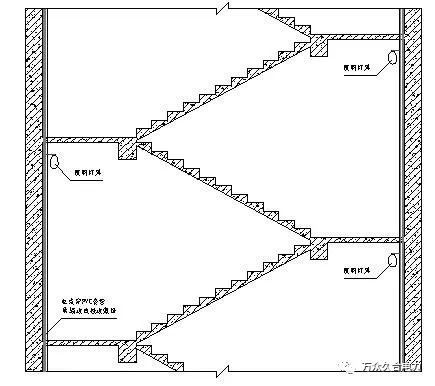

主線不能固定在外部腳手架上。對于垂直安裝的電纜和電線，應使用預埋聚氯乙烯套管進行布線，或直接使用水電安裝完成的管道布線。地板上的電纜和電線應采用瓷瓶架空布置。
