在發電廠和配電裝置中，如各級電壓配電柜、開關柜的發電廠，連接發電機、變壓器等大型電氣設備的導線。各種電氣設備被稱為母線。母線又稱匯流條，用于收集、分配和傳輸電能?？偩€連接有兩種類型:單總線連接和雙總線連接。今天，制造商將告訴你單總線配置的優點和缺點。

單母線配置可分為兩種類型:單母線無段和單母線段。

1.單母線不分段連接。

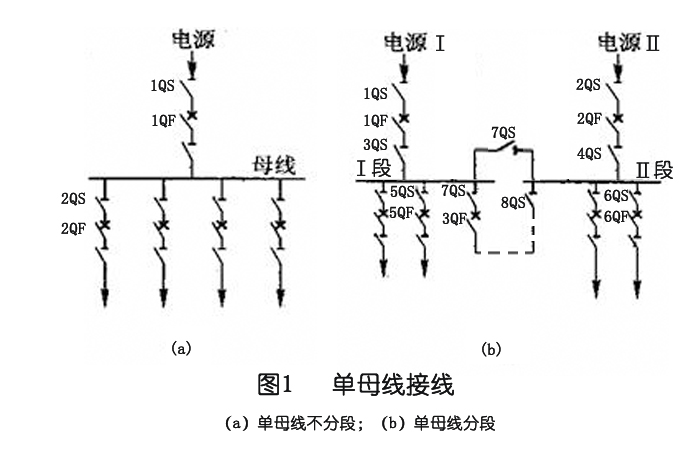

當只有一條電源引入線時，通常使用這種連接，如圖1(a)所示。每條進線和出線安裝一個隔離開關和斷路器?？拷€路的隔離開關稱為線路隔離開關，靠近母線的隔離開關稱為母線隔離開關。

優點:接線簡單明了，設備少，經濟性好。由于接線簡單，開關柜的操作員誤操作的可能性較小。

缺點:可靠性和靈活性差。當電源線、母線或母線隔離開關出現故障或檢修時，所有用戶的電源都將中斷。

適用范圍:可用于容量小、供電連接要求低的三級負荷用戶，或有備用電源的二級負荷用戶。

2.單母線分段連接。

當有雙電源時，通常使用單母線段連接。如圖1(b)所示，可以使用隔離開關或斷路器部分。單母線分段連接可以分段單獨運行，也可以同時并聯運行。

分段單獨運行時，每段相當于單母線無分段連接的運行狀態，每段母線的電氣系統互不影響。當任一段母線發生故障或檢修時，只有該段母線所帶負載的電源停止。當任何一條電力線路發生故障或檢修時，如果另一個電源能夠承擔所有出線的負荷，則總線所承載的負荷的電源可以通過“切換操作”來恢復。否則，電源承載的負載仍應停止運行或部分停止運行。

采用并聯運行時，如果電源檢修，不需要母線停電，只需斷開電源的斷路器和隔離開關，調整另一個電源的負載即可。但是，當母線發生故障或檢修時，會造成正常母線的短期停電。

由于不方便的開關操作，隔離開關段不再使用，通常使用斷路器段的單母線配置。當一段母線故障在開關柜時，分段斷路器和電源不會影響另一段母線的正常運行。

優點:供電可靠性高，操作靈活(僅指斷路器分段的單母線配置)，除母線故障或檢修外，可連續向用戶供電。

缺點:在總線故障或檢修期間，大約50%的用戶將被切斷。

適用范圍:當有兩條電源進線時，采用單母線分段接線向一、二次負荷供電，特別是安裝備用電源自動投入裝置后，斷路器分段單母線配置的供電可靠性進一步提高。負載對稱且平衡(這是大多數煤礦使用的類型開關柜，配電柜)。

選擇母線連接方式時，應充分考慮其優缺點，在充分條件下應采用不同的母線連接方式。
